Транзистор КТ602АМ

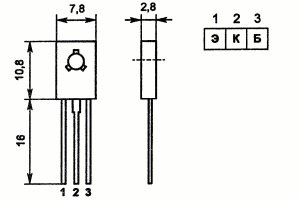

Цоколевка транзистора КТ602АМ

Обозначение транзистора КТ602АМ на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ602АМ обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.

Характеристики транзистора КТ602АМ

Структура n-p-n
Максимально допустимое (импульсное) напряжение коллектор-база 120 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 100 В
Максимально допустимый постоянный(импульсный) ток коллектора 75(500) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.85(2.8) Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 20-80
Обратный ток коллектора <=70 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>150 МГц
