Транзистор КТ807Б

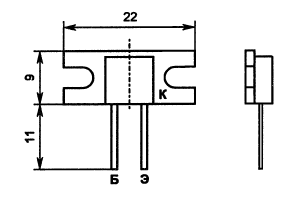

Цоколевка транзистора КТ807Б

Обозначение транзистора КТ807Б на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ807Б обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.

Характеристики транзистора КТ807Б

Структура n-p-n
Максимально допустимое (импульсное) напряжение коллектор-база 100 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 100 В
Максимально допустимый постоянный(импульсный) ток коллектора 500(1500) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) (10) Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 30-100
Обратный ток коллектора <=5000 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>5 МГц
Коэффициент шума биполярного транзистора <1 дБ

Аналоги транзистора КТ807Б

MPSU01, MPSU01A, MPSU05, MPSU06
