Транзистор КТ838А

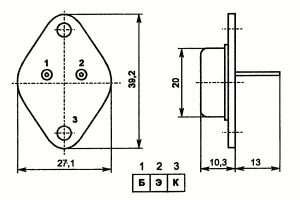

Цоколевка транзистора КТ838А

Обозначение транзистора КТ838А на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ838А обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.

Характеристики транзистора КТ838А

Структура n-p-n
Максимально допустимое (импульсное) напряжение коллектор-база (1500) В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер (1500) В
Максимально допустимый постоянный(импульсный) ток коллектора 5000(7500) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) (12.5) Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером =>4
Обратный ток коллектора <=1000 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером 3 МГц
Коэффициент шума биполярного транзистора <5 дБ

Аналоги транзистора КТ838А

BU204, BU205, BU207, BU207A, BU208A
