Транзистор КТ872А

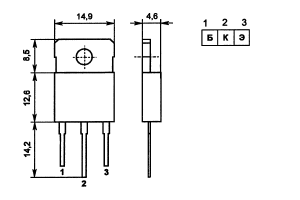

Цоколевка транзистора КТ872А

Обозначение транзистора КТ872А на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ872А обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.

Характеристики транзистора КТ872А

Структура n-p-n
Максимально допустимое (импульсное) напряжение коллектор-база 700(1500) В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 700(1500) В
Максимально допустимый постоянный(импульсный) ток коллектора 8000(15000) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) (100) Вт
Обратный ток коллектора <=1000 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером 7 МГц
Коэффициент шума биполярного транзистора <1 дБ

Аналоги транзистора КТ872А

BU508, BU508A
