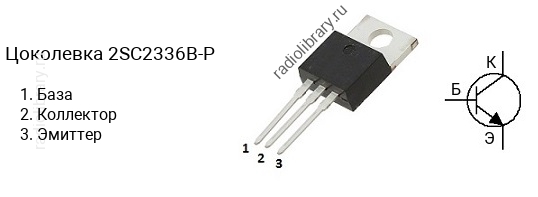

Транзистор 2SC2336B-PЦоколевка транзистора 2SC2336B-PХарактеристики транзистора 2SC2336B-P- Структура - n-p-n
- Напряжение коллектор-эмиттер, не более: 250 В
- Напряжение коллектор-база, не более: 250 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 1.5 А
- Рассеиваемая мощность коллектора, не более: 25 Вт
- Коэффициент усиления транзистора по току (hfe): от 160 до 320
- Граничная частота коэффициента передачи тока: 95 МГц
- Корпус: TO-220
Классификация по hFEТранзисторы серии 2SC2336B делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2336B-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2336B-Q - в диапазоне от 100 до 200, 2SC2336B-P - в диапазоне от 160 до 320. МаркировкаОбозначение на корпусе транзистора 2SC2336B-P часто наносится без первой цифры и буквы, т.е. маркируется как " C2336B-P". Комплементарная параКомплементарной парой для 2SC2336B-P является транзистор 2SA1006B-P c p-n-p структурой. АналогиТранзистор 2SC2336B-P можно заменить на 2SC2898, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC4242, 2SC5241, 2SC5353, 2SD772B, 2SD792B, BUX84, BUX85, MJE13070, MJE13071, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, TIP150, TIP151, TIP152
|
