Транзистор 2SD1609-B

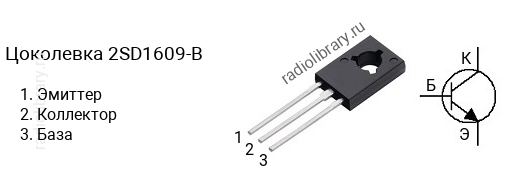

Цоколевка транзистора 2SD1609-B

Цоколевка транзистора 2SD1609-B (маркируется как D1609-B)

Характеристики транзистора 2SD1609-B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 1.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 145 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SD1609 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1609-B имеет коэффициент усиления в диапазоне от 60 до 120, 2SD1609-C - в диапазоне от 100 до 200, 2SD1609-D - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SD1609-B часто наносится без первой цифры и буквы, т.е. маркируется как "D1609-B".

Комплементарная пара

Комплементарной парой для 2SD1609-B является транзистор 2SB1109-B c p-n-p структурой.

Аналоги

Транзистор 2SD1609-B можно заменить на 2N5655, 2N5655G, 2N5656, 2N5656G, 2N5657, 2N5657G, 2SC2258, 2SC2688, 2SC2688-M, 2SC2690A, 2SC2690A-R, 2SC2899, 2SC3416, 2SC3416-D, 2SC3417, 2SC3417-D, 2SC3502, 2SC3502-D, 2SC3503, 2SC3503-D, 2SC3600, 2SC3600-D, 2SC3601, 2SC3601-D, 2SC4212, 2SD1610, 2SD1610-B, 2SD669A, 2SD669A-B, BD127, BD128, BD129, BD157, BD158, BD159, BD410, BUX86, BUX87, HSD1609, HSD1609-B, KSC2258, KSC2258A, KSC2688, KSC2688-O, KSC2690A, KSC2690A-R, KSC3502, KSC3502-D, KSC3503, KSC3503-D, KSE340, MJE340, MJE340G, MJE3439, MJE3439G, MJE344, MJE344G
