Транзистор HSD1609-C

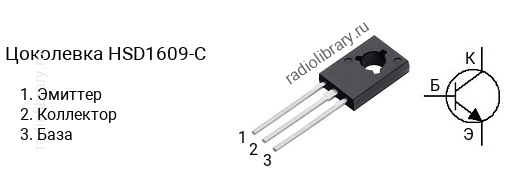

Цоколевка транзистора HSD1609-C

Цоколевка транзистора HSD1609-C

Характеристики транзистора HSD1609-C

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 1.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 145 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии HSD1609 делятся на несколько групп по коэффициенту усиления. Транзистор HSD1609-B имеет коэффициент усиления в диапазоне от 60 до 120, HSD1609-C - в диапазоне от 100 до 200, HSD1609-D - в диапазоне от 160 до 320.

Комплементарная пара

Комплементарной парой для HSD1609-C является транзистор HSB1109-C c p-n-p структурой.

Аналоги

Транзистор HSD1609-C можно заменить на 2N5655, 2N5655G, 2N5656, 2N5656G, 2N5657, 2N5657G, 2SC1565A, 2SC2258, 2SC2682, 2SC2682Q, 2SC2688, 2SC2688-L, 2SC2690A, 2SC2690A-Q, 2SC2899, 2SC2911, 2SC2911-R, 2SC2912, 2SC2912-R, 2SC3116, 2SC3116-R, 2SC3117, 2SC3117-R, 2SC3416, 2SC3416-E, 2SC3417, 2SC3417-E, 2SC3502, 2SC3502-E, 2SC3503, 2SC3503-E, 2SC3600, 2SC3600-E, 2SC3601, 2SC3601-E, 2SC4212, 2SD1609, 2SD1609-C, 2SD1610, 2SD1610-C, 2SD669A, 2SD669A-C, BD127, BD128, BD129, BD157, BD158, BD159, BD410, BUX86, BUX87, KSC2258, KSC2258A, KSC2682, KSC2682O, KSC2688, KSC2688-Y, KSC2690A, KSC2690A-O, KSC2690A-Q, KSC3502, KSC3502-E, KSC3503, KSC3503-E, KSE340, KTC2800, MJE340, MJE340G, MJE3439, MJE3439G, MJE344, MJE344G
