Микросхема К142ЕН8Д

Микросхема представляет собой стабилизатор напряжения с фиксированным выходным напряжением и защитой от перегрузок по току.

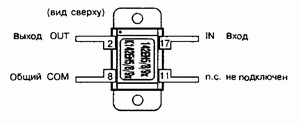

Цоколевка микросхемы К142ЕН8Д

Основные характеристики микросхемы К142ЕН8Д

Выходное напряжение	12В
Выходной ток	1,0 А
Максимальное входное напряжение	30 В
Разность напряжения вход-выход	2,5 В
Мощность рассеивания (с теплоотводом)	8 Вт
Точность выходного напряжения	±0.48 В
Диапазон рабочих температур	-45…+100 °C

Типовая схема включения микросхемы К142ЕН8Д

Для микросхемы К142ЕН8Д емкость входного конденсатора C1 должна быть не менее 2,2 мкф для керамических или оксидных танталовых и не менее 10 мкФ - для алюминиевых оксидных конденсаторов, а выходного конденсатора C2 - не менее 1 и 10 мкФ соответственно. Роль входного может исполнять конденсатор сглаживающего фильтра, если он расположен не далее 70 мм от микросхемы.
