Транзистор 2SA1123-S

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -150 В
• Напряжение коллектор-база, не более: -150 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.05 А
• Рассеиваемая мощность коллектора, не более: 0.75 Вт
• Коэффициент усиления транзистора по току (h_fe): от 185 до 330
• Граничная частота коэффициента передачи тока: 200 МГц

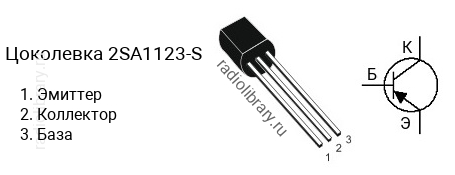

• Корпус: TO-92

Транзисторы серии 2SA1123 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1123-R имеет коэффициент усиления в диапазоне от 130 до 220, 2SA1123-S - в диапазоне от 185 до 330, 2SA1123-T - в диапазоне от 260 до 450.Обозначение на корпусе транзистора 2SA1123-S часто наносится без первой цифры и буквы, т.е. маркируется как "A1123-S".Комплементарной парой для 2SA1123-S является транзистор 2SC2631-S c n-p-n структурой.Транзистор 2SA1123-S можно заменить на 2SA1124, 2SA1124-S, 2SA1207, 2SA1208, 2SA1285A, 2SA1319, 2SA1376, 2SA1376A, 2SA1972, KSA709C, KTA1279
