Транзистор 2SA1174-F

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.05 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (h_fe): от 300 до 600
• Граничная частота коэффициента передачи тока: 100 МГц

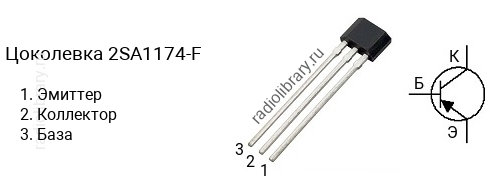

• Корпус: TO-92S

Транзисторы серии 2SA1174 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1174-P имеет коэффициент усиления в диапазоне от 200 до 400, 2SA1174-F - в диапазоне от 300 до 600, 2SA1174-E - в диапазоне от 400 до 800.Обозначение на корпусе транзистора 2SA1174-F часто наносится без первой цифры и буквы, т.е. маркируется как "A1174-F".Комплементарной парой для 2SA1174-F является транзистор 2SC2784-F c n-p-n структурой.Транзистор 2SA1174-F можно заменить на 2SA1049, 2SA1269
