Транзистор 2SA1175-KF

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (h_fe): от 300 до 600
• Граничная частота коэффициента передачи тока: 180 МГц

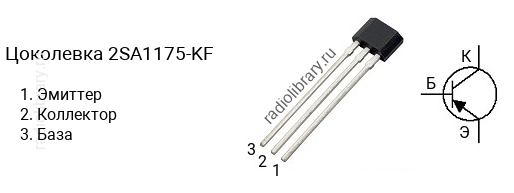

• Корпус: TO-92S

Транзисторы серии 2SA1175 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1175-RF имеет коэффициент усиления в диапазоне от 110 до 180, 2SA1175-JF - в диапазоне от 135 до 220, 2SA1175-HF - в диапазоне от 170 до 270, 2SA1175-FF - в диапазоне от 200 до 320, 2SA1175-EF - в диапазоне от 250 до 400, 2SA1175-KF - в диапазоне от 300 до 600.Обозначение на корпусе транзистора 2SA1175-KF часто наносится без первой цифры и буквы, т.е. маркируется как "A1175-KF".Комплементарной парой для 2SA1175-KF является транзистор 2SC2785-KF c n-p-n структурой.Транзистор 2SA1175-KF можно заменить на 2SA1049, 2SA1269
