Транзистор 2SA1204-Y

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -35 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.8 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 120 МГц

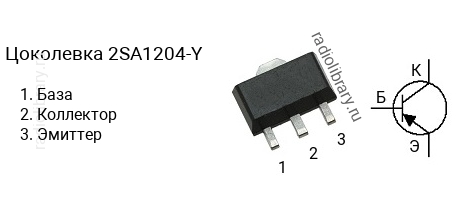

• Корпус: SOT-89

Транзисторы серии 2SA1204 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1204-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1204-Y - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SA1204-Y часто наносится без первой цифры и буквы, т.е. маркируется как "A1204-Y".Комплементарной парой для 2SA1204-Y является транзистор 2SC2883-Y c n-p-n структурой.Транзистор 2SA1204-Y можно заменить на 2STF2360, 2STF2550, KTA1664, KTA1664Y, PBHV9115X
