Транзистор 2SA1296-GR

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -20 В
• Напряжение коллектор-база, не более: -20 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -2 А
• Рассеиваемая мощность коллектора, не более: 0.75 Вт
• Коэффициент усиления транзистора по току (h_fe): от 200 до 400
• Граничная частота коэффициента передачи тока: 120 МГц

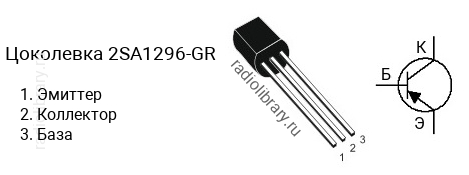

• Корпус: TO-92

Транзисторы серии 2SA1296 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1296-Y имеет коэффициент усиления в диапазоне от 120 до 240, 2SA1296-GR - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SA1296-GR часто наносится без первой цифры и буквы, т.е. маркируется как "A1296-GR".Комплементарной парой для 2SA1296-GR является транзистор 2SC3266-GR c n-p-n структурой.Транзистор 2SA1296-GR можно заменить на 2SA1282A, 2SA1300, 2SA1300-GR, 2SA1382, 2SA1680, 2SA1761, 2SB892, 2SB892-T, 2SB985, 2SB985T, KTA1296, KTA1296-GR
