Транзистор 2SA1306A

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -180 В
• Напряжение коллектор-база, не более: -180 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1.5 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 240
• Граничная частота коэффициента передачи тока: 100 МГц

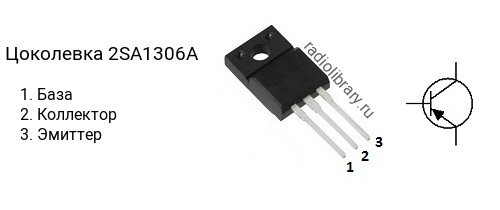

• Корпус: TO-220F

Транзисторы серии 2SA1306A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1306A-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1306A-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SA1306A часто наносится без первой цифры и буквы, т.е. маркируется как "A1306A".Транзистор 2SA1306A можно заменить на 2SA1006, 2SA1006A, 2SA1006B, 2SA1306B, 2SA1668, 2SA1859A, 2SA968A, 2SA968B, 2SB940A, KTA1659A, KTA968A, KTB1369, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G
