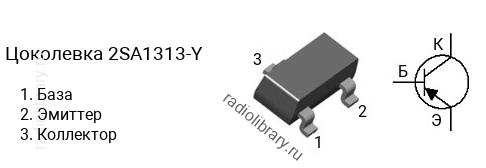

Транзистор 2SA1313-Y

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 240
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: SOT-23

Транзисторы серии 2SA1313 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1313-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1313-Y - в диапазоне от 120 до 240.Комплементарной парой для 2SA1313-Y является транзистор 2SC3325-Y c n-p-n структурой.Транзистор 2SA1313-Y можно заменить на 2N5401S, 2SB710A, 2SB710A-R, BCW89, FMMT2907A, FMMT2907AR, FMMT555, FMMT591, FMMT591Q, FMMTA55, FMMTA56, KN2907AS, KST2907A, KST5401, KST55, KST56, KST92, KST93, KTN2907AS, MMBT2907A, MMBT4354, MMBT4355, MMBT4356, MMBT5401, MMBTA55, MMBTA56, MMBTA92, PBHV9115T, PMBT2907A, PMBTA56, PMST2907A, STR2550
