Транзистор 2SA1317-T

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -0.2 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (h_fe): от 200 до 400
• Граничная частота коэффициента передачи тока: 200 МГц

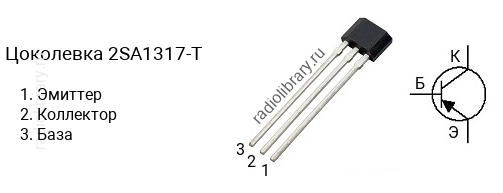

• Корпус: TO-92S

Транзисторы серии 2SA1317 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1317-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1317-S - в диапазоне от 140 до 280, 2SA1317-T - в диапазоне от 200 до 400, 2SA1317-U - в диапазоне от 280 до 560.Обозначение на корпусе транзистора 2SA1317-T часто наносится без первой цифры и буквы, т.е. маркируется как "A1317-T".Комплементарной парой для 2SA1317-T является транзистор 2SC3330-T c n-p-n структурой.
