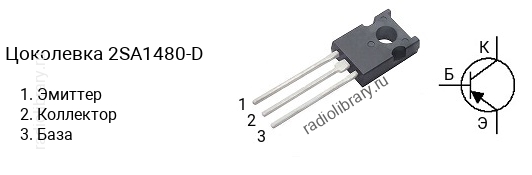

Транзистор 2SA1480-D

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -300 В
• Напряжение коллектор-база, не более: -300 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 7 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 120
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-126F

Транзисторы серии 2SA1480 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1480-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SA1480-D - в диапазоне от 60 до 120, 2SA1480-E - в диапазоне от 100 до 200, 2SA1480-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SA1480-D часто наносится без первой цифры и буквы, т.е. маркируется как "A1480-D".Комплементарной парой для 2SA1480-D является транзистор 2SC3790-D c n-p-n структурой.Транзистор 2SA1480-D можно заменить на 2SA1479, 2SA1479-D
