Транзистор 2SA1493

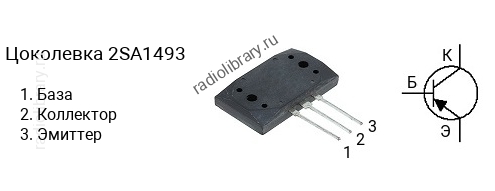

Цоколевка транзистора 2SA1493

Цоколевка транзистора 2SA1493 (маркируется как A1493)

Характеристики транзистора 2SA1493

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -200 В
  • Напряжение коллектор-база, не более: -200 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 180
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SA1493 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1493-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SA1493-P - в диапазоне от 70 до 140, 2SA1493-Y - в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SA1493 часто наносится без первой цифры и буквы, т.е. маркируется как "A1493".

Комплементарная пара

Комплементарной парой для 2SA1493 является транзистор 2SC3857 c n-p-n структурой.

Аналоги

Транзистор 2SA1493 можно заменить на 2SA1169, 2SA1494
