Транзистор 2SC3857

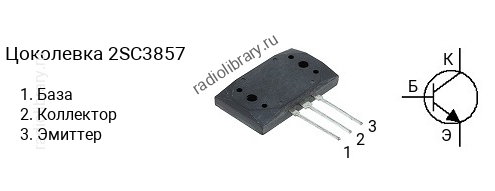

Цоколевка транзистора 2SC3857

Цоколевка транзистора 2SC3857 (маркируется как C3857)

Характеристики транзистора 2SC3857

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 200 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 180
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SC3857 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3857-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC3857-P - в диапазоне от 70 до 140, 2SC3857-Y - в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SC3857 часто наносится без первой цифры и буквы, т.е. маркируется как "C3857".

Комплементарная пара

Комплементарной парой для 2SC3857 является транзистор 2SA1493 c p-n-p структурой.

Аналоги

Транзистор 2SC3857 можно заменить на 2SC2773, 2SC3858
