Транзистор 2SA1507-R

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -160 В
• Напряжение коллектор-база, не более: -180 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -1.5 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 120 МГц

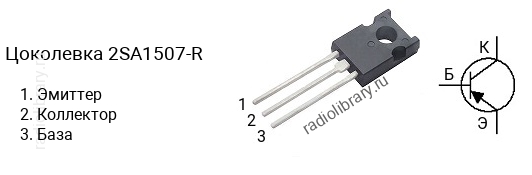

• Корпус: TO-126F

Транзисторы серии 2SA1507 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1507-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1507-S - в диапазоне от 140 до 280, 2SA1507-T - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SA1507-R часто наносится без первой цифры и буквы, т.е. маркируется как "A1507-R".Комплементарной парой для 2SA1507-R является транзистор 2SC3902-R c n-p-n структурой.
