Транзистор 2SA1538-F

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -120 В
• Напряжение коллектор-база, не более: -120 В
• Напряжение эмиттер-база, не более: -3 V
• Ток коллектора, не более: -0.2 А
• Рассеиваемая мощность коллектора, не более: 8 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 400 МГц

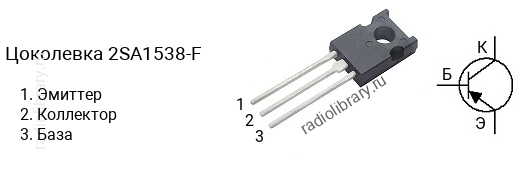

• Корпус: TO-126F

Транзисторы серии 2SA1538 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1538-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SA1538-D - в диапазоне от 60 до 120, 2SA1538-E - в диапазоне от 100 до 200, 2SA1538-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SA1538-F часто наносится без первой цифры и буквы, т.е. маркируется как "A1538-F".Комплементарной парой для 2SA1538-F является транзистор 2SC3953-F c n-p-n структурой.Транзистор 2SA1538-F можно заменить на 2SA1507, 2SA1539, 2SA1539-F, 2SA1541, 2SA1541-F
