Транзистор 2SA1788-E

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -120 В
• Напряжение коллектор-база, не более: -120 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -8 А
• Рассеиваемая мощность коллектора, не более: 80 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200

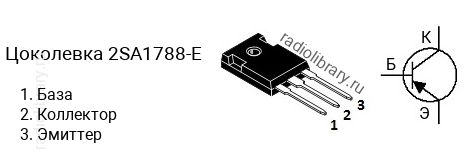

• Корпус: TO-247

Транзисторы серии 2SA1788 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1788-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SA1788-E - в диапазоне от 100 до 200, 2SA1788-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SA1788-E часто наносится без первой цифры и буквы, т.е. маркируется как "A1788-E".Комплементарной парой для 2SA1788-E является транзистор 2SC4652-E c n-p-n структурой.Транзистор 2SA1788-E можно заменить на 2SA1633, 2SA1633-E, MJW1302A, MJW1302AG
