Транзистор 2SA503-GR

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.6 А
• Рассеиваемая мощность коллектора, не более: 6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 300
• Граничная частота коэффициента передачи тока: 130 МГц

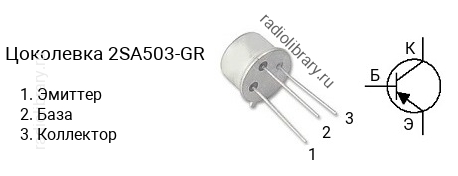

• Корпус: TO-39

Транзисторы серии 2SA503 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA503-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SA503-O - в диапазоне от 50 до 150, 2SA503-GR - в диапазоне от 100 до 300.Обозначение на корпусе транзистора 2SA503-GR часто наносится без первой цифры и буквы, т.е. маркируется как "A503-GR".Комплементарной парой для 2SA503-GR является транзистор 2SC503-GR c n-p-n структурой.Транзистор 2SA503-GR можно заменить на 2N2905A, 2N3635, 2N3637
