Транзистор 2SA699A-R

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -40 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -3 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 220
• Граничная частота коэффициента передачи тока: 150 МГц

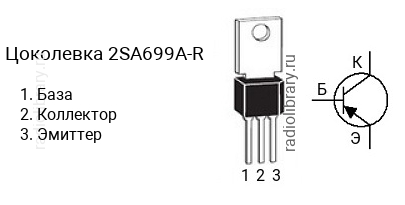

• Корпус: TO-202

Транзисторы серии 2SA699A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA699A-P имеет коэффициент усиления в диапазоне от 50 до 100, 2SA699A-Q - в диапазоне от 80 до 160, 2SA699A-R - в диапазоне от 100 до 220.Обозначение на корпусе транзистора 2SA699A-R часто наносится без первой цифры и буквы, т.е. маркируется как "A699A-R".Комплементарной парой для 2SA699A-R является транзистор 2SC1226A-R c n-p-n структурой.Транзистор 2SA699A-R можно заменить на 2SA636, 2SA636A, NTE187
