Транзистор 2SA777-R

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -80 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 1 Вт
• Коэффициент усиления транзистора по току (h_fe): от 130 до 220
• Граничная частота коэффициента передачи тока: 120 МГц

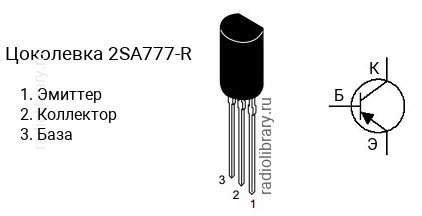

• Корпус: TO-92MOD

Транзисторы серии 2SA777 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA777-Q имеет коэффициент усиления в диапазоне от 90 до 155, 2SA777-R - в диапазоне от 130 до 220.Обозначение на корпусе транзистора 2SA777-R часто наносится без первой цифры и буквы, т.е. маркируется как "A777-R".Комплементарной парой для 2SA777-R является транзистор 2SC1509-R c n-p-n структурой.Транзистор 2SA777-R можно заменить на 2N5401C, 2SA1275, 2SA1284, 2SA1315, 2SA1315-Y, 2SA1319, 2SA1533, 2SA1533-R, 2SA935, 2SA935-Q, 2SA965, 2SA965-Y, 2SA984K, 2SB560, 2SB647, KSA1013, KSA709C, KSA709CY, KSA916, KSA916Y, KSP8599C, KTA1023, KTA1023-O, KTA1023-Y, KTA1275, KTA1279
