Транзистор 2SB1121-T

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -2 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 200 до 400
• Граничная частота коэффициента передачи тока: 150 МГц

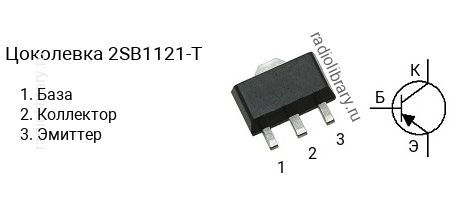

• Корпус: SOT-89

Транзисторы серии 2SB1121 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1121-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SB1121-S - в диапазоне от 140 до 280, 2SB1121-T - в диапазоне от 200 до 400, 2SB1121-U - в диапазоне от 280 до 560.Обозначение на корпусе транзистора 2SB1121-T часто наносится без первой цифры и буквы, т.е. маркируется как "B1121-T".Комплементарной парой для 2SB1121-T является транзистор 2SD1621-T c n-p-n структурой.Транзистор 2SB1121-T можно заменить на 2STF2360
