Транзистор 2SB1154

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -80 В
• Напряжение коллектор-база, не более: -130 В
• Напряжение эмиттер-база, не более: -7 V
• Ток коллектора, не более: -10 А
• Рассеиваемая мощность коллектора, не более: 70 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 260
• Граничная частота коэффициента передачи тока: 30 МГц

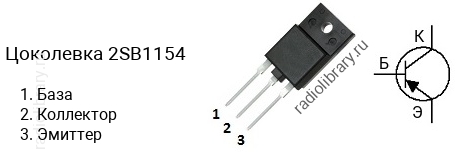

• Корпус: TO-3PF

Транзисторы серии 2SB1154 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1154-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SB1154-Q - в диапазоне от 90 до 180, 2SB1154-P - в диапазоне от 130 до 260.Обозначение на корпусе транзистора 2SB1154 часто наносится без первой цифры и буквы, т.е. маркируется как "B1154".Комплементарной парой для 2SB1154 является транзистор 2SD1705 c n-p-n структурой.
