Транзистор 2SB649A-C

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -160 В
• Напряжение коллектор-база, не более: -180 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1.5 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 140 МГц

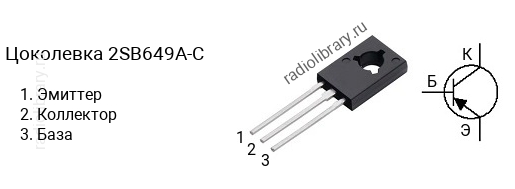

• Корпус: TO-126

Транзисторы серии 2SB649A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB649A-B имеет коэффициент усиления в диапазоне от 60 до 120, 2SB649A-C - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SB649A-C часто наносится без первой цифры и буквы, т.е. маркируется как "B649A-C".Комплементарной парой для 2SB649A-C является транзистор 2SD669A-C c n-p-n структурой.Транзистор 2SB649A-C можно заменить на 2SA1249, 2SA1249-Q
