Транзистор 2SB697K-E

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -160 В
• Напряжение коллектор-база, не более: -180 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -12 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 15 МГц

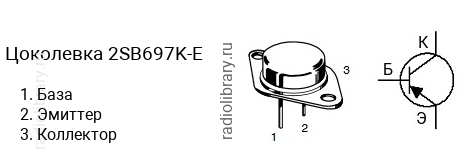

• Корпус: TO-3

Транзисторы серии 2SB697K делятся на несколько групп по коэффициенту усиления. Транзистор 2SB697K-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SB697K-D - в диапазоне от 60 до 120, 2SB697K-E - в диапазоне от 100 до 200, 2SB697K-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SB697K-E часто наносится без первой цифры и буквы, т.е. маркируется как "B697K-E".Комплементарной парой для 2SB697K-E является транзистор 2SD733K-E c n-p-n структурой.Транзистор 2SB697K-E можно заменить на 2SA909, 2SB723, 2SB723-C
