Транзистор 2SB706A-Q

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -220 В
• Напряжение коллектор-база, не более: -220 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -10 А
• Рассеиваемая мощность коллектора, не более: 200 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 14 МГц

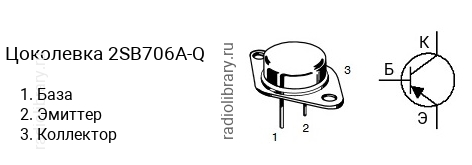

• Корпус: TO-3

Транзисторы серии 2SB706A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB706A-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SB706A-R - в диапазоне от 60 до 120, 2SB706A-Q - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SB706A-Q часто наносится без первой цифры и буквы, т.е. маркируется как "B706A-Q".Комплементарной парой для 2SB706A-Q является транзистор 2SD746A-Q c n-p-n структурой.
