Транзистор 2SB740

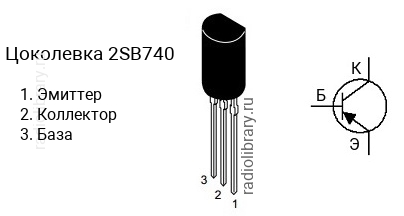

Цоколевка транзистора 2SB740

Цоколевка транзистора 2SB740 (маркируется как B740)

Характеристики транзистора 2SB740

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -70 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 320
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SB740 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB740-B имеет коэффициент усиления в диапазоне от 100 до 200, 2SB740-C - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SB740 часто наносится без первой цифры и буквы, т.е. маркируется как "B740".

Комплементарная пара

Комплементарной парой для 2SB740 является транзистор 2SD789 c n-p-n структурой.

Аналоги

Транзистор 2SB740 можно заменить на 2SA1275, 2SB647, KSA1013, KTA1275
