Транзистор 2SB768-M

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -100 В
• Напряжение коллектор-база, не более: -200 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -2 А
• Рассеиваемая мощность коллектора, не более: 2 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 80
• Граничная частота коэффициента передачи тока: 10 МГц

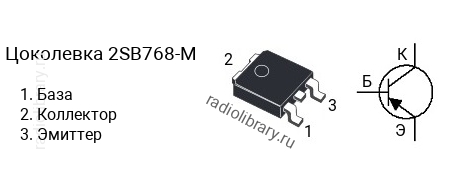

• Корпус: TO-252

Транзисторы серии 2SB768 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB768-M имеет коэффициент усиления в диапазоне от 40 до 80, 2SB768-L - в диапазоне от 60 до 120, 2SB768-K - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SB768-M часто наносится без первой цифры и буквы, т.е. маркируется как "B768-M".Комплементарной парой для 2SB768-M является транзистор 2SD1033-M c n-p-n структурой.
