Транзистор 2SC1009R

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 140 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 8 V
• Ток коллектора, не более: 0.7 А
• Рассеиваемая мощность коллектора, не более: 0.8 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 80
• Граничная частота коэффициента передачи тока: 30 МГц

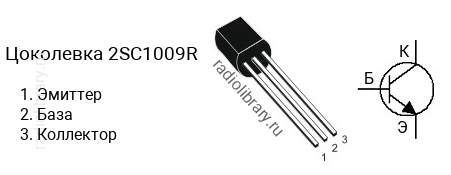

• Корпус: TO-92

Транзисторы серии 2SC1009 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1009R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC1009O - в диапазоне от 70 до 140, 2SC1009Y - в диапазоне от 120 до 240, 2SC1009G - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SC1009R часто наносится без первой цифры и буквы, т.е. маркируется как "C1009R".Комплементарной парой для 2SC1009R является транзистор 2SA709R c p-n-p структурой.Транзистор 2SC1009R можно заменить на KSC1009, KSC1009R
