Транзистор 2SC1014-D

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 40 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1.5 А
• Рассеиваемая мощность коллектора, не более: 7 Вт
• Коэффициент усиления транзистора по току (h_fe): от 90 до 180

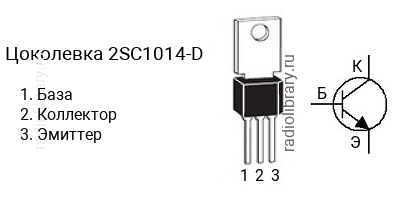

• Корпус: TO-202

Транзисторы серии 2SC1014 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1014-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SC1014-D - в диапазоне от 90 до 180, 2SC1014-E - в диапазоне от 150 до 300.Обозначение на корпусе транзистора 2SC1014-D часто наносится без первой цифры и буквы, т.е. маркируется как "C1014-D".Комплементарной парой для 2SC1014-D является транзистор 2SA624-D c p-n-p структурой.Транзистор 2SC1014-D можно заменить на 2SC1098, 2SC1098A, 2SC1226A, 2SC1848
