Транзистор 2SC1098A-L

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 70 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 3 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 80 до 160
• Граничная частота коэффициента передачи тока: 60 МГц

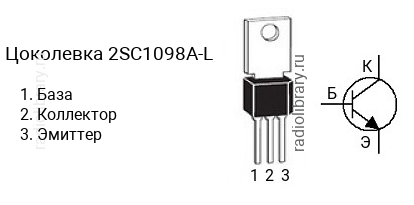

• Корпус: TO-202

Транзисторы серии 2SC1098A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1098A-N имеет коэффициент усиления в диапазоне от 40 до 60, 2SC1098A-M - в диапазоне от 50 до 100, 2SC1098A-L - в диапазоне от 80 до 160, 2SC1098A-K - в диапазоне от 120 до 250.Обозначение на корпусе транзистора 2SC1098A-L часто наносится без первой цифры и буквы, т.е. маркируется как "C1098A-L".Комплементарной парой для 2SC1098A-L является транзистор 2SA636A-L c p-n-p структурой.
