Транзистор 2SC109A-R

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 70 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.8 А
• Рассеиваемая мощность коллектора, не более: 0.8 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 80
• Граничная частота коэффициента передачи тока: 150 МГц

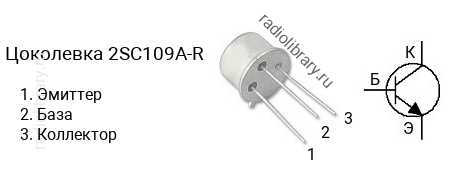

• Корпус: TO-39

Транзисторы серии 2SC109A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC109A-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC109A-O - в диапазоне от 70 до 140, 2SC109A-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SC109A-R часто наносится без первой цифры и буквы, т.е. маркируется как "C109A-R".Транзистор 2SC109A-R можно заменить на 2N1480, 2N1482, 2N3020, 2N3108, 2N3439, 2N3440, 2N4031, 2N4239, 2N5320, 2N5321, 2N5335, 2N5336, 2N5338, 2N5681, 2N5682, 2SC108A, 2SC108A-R, 2SC510, 2SC510-R, 2SC512, 2SC512-R, BC141, BC141-6, BC441, NTE396
