Транзистор 2SC2003-L

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.3 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 135 до 270
• Граничная частота коэффициента передачи тока: 140 МГц

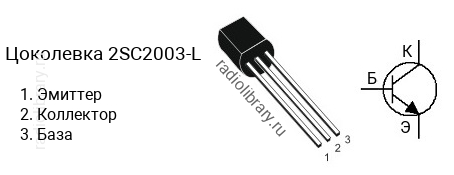

• Корпус: TO-92

Транзисторы серии 2SC2003 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2003-M имеет коэффициент усиления в диапазоне от 90 до 180, 2SC2003-L - в диапазоне от 135 до 270, 2SC2003-K - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SC2003-L часто наносится без первой цифры и буквы, т.е. маркируется как "C2003-L".Комплементарной парой для 2SC2003-L является транзистор 2SA954-L c p-n-p структурой.Транзистор 2SC2003-L можно заменить на 2SC1509, 2SC2274K, 2SC2383, 2SC3228, 2SC3244, 2SC3332, 2SC3939, 2SD1211, 2SD438, 2SD667, KSC1009C, KSC2383, KSP8099C, KTC1006, KTC3228
