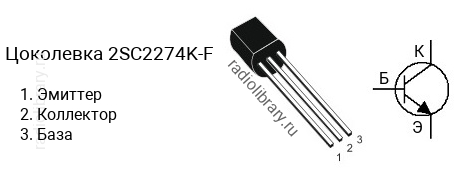

Транзистор 2SC2274K-F

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 100 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.5 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 120 МГц
• Корпус: TO-92

Транзисторы серии 2SC2274K делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2274K-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2274K-E - в диапазоне от 100 до 200, 2SC2274K-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SC2274K-F часто наносится без первой цифры и буквы, т.е. маркируется как "C2274K-F".Комплементарной парой для 2SC2274K-F является транзистор 2SA984K-F c p-n-p структурой.Транзистор 2SC2274K-F можно заменить на 2SC2383, 2SC2383-Y, 2SC3228, 2SC3228-Y, 2SC3332, 2SD1211, 2SD438, 2SD438-F, 2SD667, 2SD667D, KSC1009C, KSC2383, KSC2383Y, KTC3228, KTC3228Y, NTE382
