Транзистор 2SC2336A-R

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 200 В
• Напряжение коллектор-база, не более: 200 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1.5 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 120
• Граничная частота коэффициента передачи тока: 95 МГц

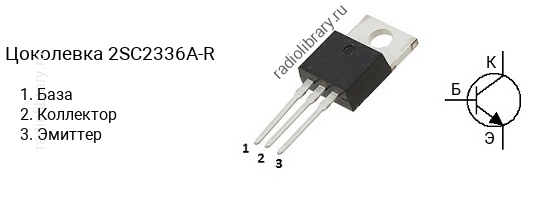

• Корпус: TO-220

Транзисторы серии 2SC2336A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2336A-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2336A-Q - в диапазоне от 100 до 200, 2SC2336A-P - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SC2336A-R часто наносится без первой цифры и буквы, т.е. маркируется как "C2336A-R".Комплементарной парой для 2SC2336A-R является транзистор 2SA1006A-R c p-n-p структурой.Транзистор 2SC2336A-R можно заменить на 2SC2336B, 2SC2336B-R, 2SC2898, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC4242, 2SC4382, 2SC5241, 2SC5353, 2SD610, 2SD610-R, 2SD772A, 2SD772B, 2SD792A, 2SD792B, BUX84, BUX85, FJP5200, FJPF5200, MJE13070, MJE13071, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503
