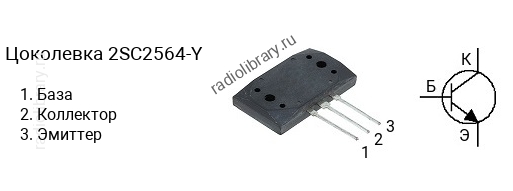

Транзистор 2SC2564-Y

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 140 В
• Напряжение коллектор-база, не более: 140 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 120 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 240
• Граничная частота коэффициента передачи тока: 80 МГц
• Корпус: MT-200

Транзисторы серии 2SC2564 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2564-R имеет коэффициент усиления в диапазоне от 55 до 110, 2SC2564-O - в диапазоне от 80 до 160, 2SC2564-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SC2564-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C2564-Y".Комплементарной парой для 2SC2564-Y является транзистор 2SA1094-Y c p-n-p структурой.Транзистор 2SC2564-Y можно заменить на 2SC2565, 2SC2565-Y
