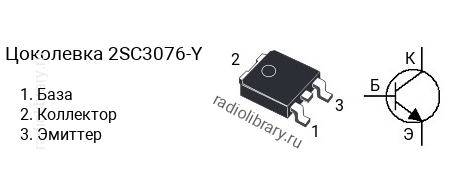

Транзистор 2SC3076-Y

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 240
• Граничная частота коэффициента передачи тока: 80 МГц
• Корпус: TO-252

Транзисторы серии 2SC3076 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3076-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3076-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SC3076-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C3076-Y".Комплементарной парой для 2SC3076-Y является транзистор 2SA1241-Y c p-n-p структурой.Транзистор 2SC3076-Y можно заменить на 2SC3074, 2SC3074-Y, 2SD1221, KTC2020D, KTC2022D, KTC2022D-GR
