Транзистор 2SC3264-Y

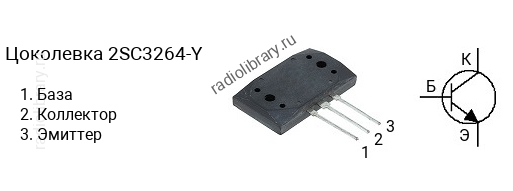

Цоколевка транзистора 2SC3264-Y

Цоколевка транзистора 2SC3264-Y (маркируется как C3264-Y)

Характеристики транзистора 2SC3264-Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 230 В
  • Напряжение коллектор-база, не более: 230 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 17 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SC3264 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3264-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC3264-Y - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SC3264-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C3264-Y".

Комплементарная пара

Комплементарной парой для 2SC3264-Y является транзистор 2SA1295-Y c p-n-p структурой.
