Транзистор 2SC3597

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.5 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 320
• Граничная частота коэффициента передачи тока: 800 МГц

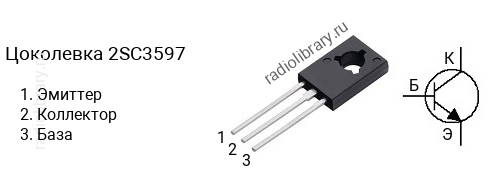

• Корпус: TO-126

Транзисторы серии 2SC3597 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3597-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3597-D - в диапазоне от 60 до 120, 2SC3597-E - в диапазоне от 100 до 200, 2SC3597-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SC3597 часто наносится без первой цифры и буквы, т.е. маркируется как "C3597".Комплементарной парой для 2SC3597 является транзистор 2SA1403 c p-n-p структурой.Транзистор 2SC3597 можно заменить на 2SC2899, 2SD414, 2SD415, BD127, BD128, BD129, BD169, BD237, BD237G, BD379, MJE225, MJE242, MJE244, MJE722
