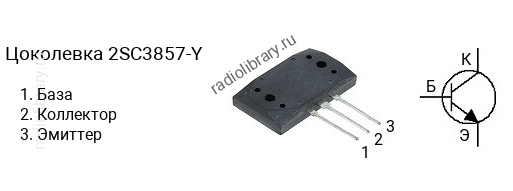

Транзистор 2SC3857-YЦоколевка транзистора 2SC3857-YХарактеристики транзистора 2SC3857-Y- Структура - n-p-n
- Напряжение коллектор-эмиттер, не более: 200 В
- Напряжение коллектор-база, не более: 200 В
- Напряжение эмиттер-база, не более: 6 V
- Ток коллектора, не более: 15 А
- Рассеиваемая мощность коллектора, не более: 150 Вт
- Коэффициент усиления транзистора по току (hfe): от 90 до 180
- Граничная частота коэффициента передачи тока: 20 МГц
- Корпус: MT-200
Классификация по hFEТранзисторы серии 2SC3857 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3857-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC3857-P - в диапазоне от 70 до 140, 2SC3857-Y - в диапазоне от 90 до 180. МаркировкаОбозначение на корпусе транзистора 2SC3857-Y часто наносится без первой цифры и буквы, т.е. маркируется как " C3857-Y". Комплементарная параКомплементарной парой для 2SC3857-Y является транзистор 2SA1493-Y c p-n-p структурой. АналогиТранзистор 2SC3857-Y можно заменить на 2SC2773, 2SC2773-Y, 2SC3858, 2SC3858-Y
|
