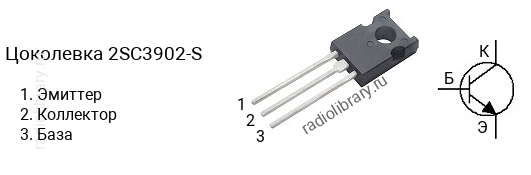

Транзистор 2SC3902-S

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 180 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 1.5 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 140 до 280
• Граничная частота коэффициента передачи тока: 120 МГц
• Корпус: TO-126F

Транзисторы серии 2SC3902 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3902-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SC3902-S - в диапазоне от 140 до 280, 2SC3902-T - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SC3902-S часто наносится без первой цифры и буквы, т.е. маркируется как "C3902-S".Комплементарной парой для 2SC3902-S является транзистор 2SA1507-S c p-n-p структурой.
