Транзистор 2SC3952-F

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 70 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 3 V
• Ток коллектора, не более: 0.5 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 700 МГц

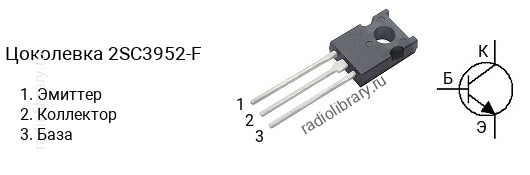

• Корпус: TO-126F

Транзисторы серии 2SC3952 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3952-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3952-D - в диапазоне от 60 до 120, 2SC3952-E - в диапазоне от 100 до 200, 2SC3952-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SC3952-F часто наносится без первой цифры и буквы, т.е. маркируется как "C3952-F".Комплементарной парой для 2SC3952-F является транзистор 2SA1537-F c p-n-p структурой.Транзистор 2SC3952-F можно заменить на 2SC3902
