Транзистор 2SC4109-M

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 400 В
• Напряжение коллектор-база, не более: 500 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 16 А
• Рассеиваемая мощность коллектора, не более: 140 Вт
• Коэффициент усиления транзистора по току (h_fe): от 20 до 40
• Граничная частота коэффициента передачи тока: 20 МГц

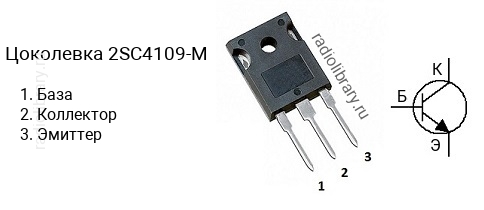

• Корпус: TO-3P

Транзисторы серии 2SC4109 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC4109-L имеет коэффициент усиления в диапазоне от 15 до 30, 2SC4109-M - в диапазоне от 20 до 40, 2SC4109-N - в диапазоне от 30 до 50.Обозначение на корпусе транзистора 2SC4109-M часто наносится без первой цифры и буквы, т.е. маркируется как "C4109-M".Транзистор 2SC4109-M можно заменить на 2SC4110, 2SC4110-M
