Транзистор 2SC504-GR

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.6 А
• Рассеиваемая мощность коллектора, не более: 6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 300
• Граничная частота коэффициента передачи тока: 80 МГц

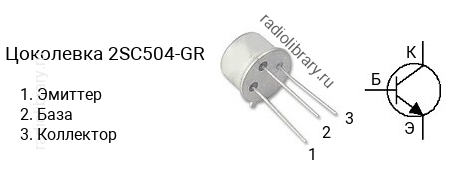

• Корпус: TO-39

Транзисторы серии 2SC504 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC504-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SC504-O - в диапазоне от 50 до 150, 2SC504-GR - в диапазоне от 100 до 300.Обозначение на корпусе транзистора 2SC504-GR часто наносится без первой цифры и буквы, т.е. маркируется как "C504-GR".Комплементарной парой для 2SC504-GR является транзистор 2SA504-GR c p-n-p структурой.Транзистор 2SC504-GR можно заменить на 2N3019, 2N3107, 2N4033, 2SC503, 2SC503-GR
