Транзистор 2SC5100-Y

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 120 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 8 А
• Рассеиваемая мощность коллектора, не более: 75 Вт
• Коэффициент усиления транзистора по току (h_fe): от 90 до 180
• Граничная частота коэффициента передачи тока: 20 МГц

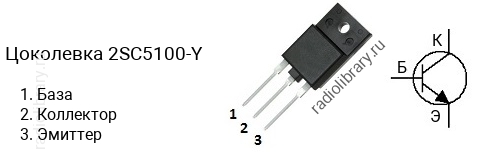

• Корпус: TO-3PF

Транзисторы серии 2SC5100 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC5100-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC5100-P - в диапазоне от 70 до 140, 2SC5100-Y - в диапазоне от 90 до 180.Обозначение на корпусе транзистора 2SC5100-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C5100-Y".Комплементарной парой для 2SC5100-Y является транзистор 2SA1908-Y c p-n-p структурой.Транзистор 2SC5100-Y можно заменить на 2SC4388, 2SC4388-Y, 2SC5101, 2SC5101-Y, 2SD1716, FJAF4310, FJAF4310Y
