Транзистор 2SC5200

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 230 В
• Напряжение коллектор-база, не более: 230 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 15 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (h_fe): от 55 до 160
• Граничная частота коэффициента передачи тока: 30 МГц

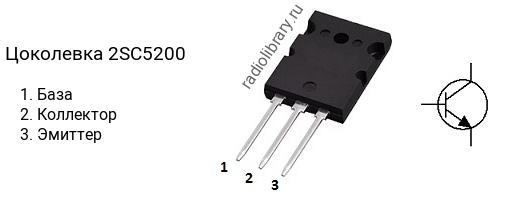

• Корпус: TO-264

Транзисторы серии 2SC5200 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC5200R имеет коэффициент усиления в диапазоне от 55 до 100, 2SC5200O - в диапазоне от 80 до 160, 2SC5200N - в диапазоне от 55 до 160.Обозначение на корпусе транзистора 2SC5200 часто наносится без первой цифры и буквы, т.е. маркируется как "C5200".Комплементарной парой для 2SC5200 является транзистор 2SA1943 c p-n-p структурой.Транзистор 2SC5200 можно заменить на 2SC3320, 2SC5242, 2SC5358, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SD1313, FJA4313, FJL4315, KTC5200, KTC5200A, KTC5242, KTC5242A
